Cheville d’isolation à frapper avec clou en plastique, avec plaque de fixation coulissante - Réf. FIXPLUG08190(200)

bientôt DISPO
Expédition estimée dans 14 jours.
66€93
  HT  / Boîte de 200 pièces
(80.32 € TTC)
    • 8mm
    • 190mm
    • Boîte de 200 pièces
  • Autres choix

  • Référence
    FIXPLUG08190(200)
  • Fabrication
    Européenne
  • Marque
    KLIMAS

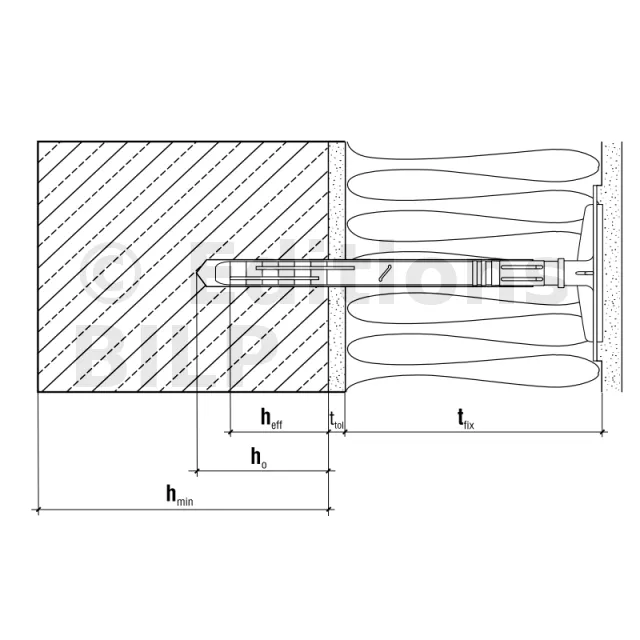

  • Profondeur d’ancrage (hef)
    40mm
  • Profondeur de perçage
    50mm
  • Méthode de montage
    En surface
  • Épaisseur de l’isolation tfix "Bâtiments neufs" (montage en surface)
    60mm
  • Épaisseur de l’isolation tfix "Rénovation" (montage en surface)
    40mm
  • Conductivité thermique
    0,00[W/K]
  • Évaluation technique européenne
    ETA-15/0373
  • Rigidité de la tête
    0,60[kN/mm]
  • Distance minimale du bord, cmin
    100mm
  • Espacement min. des chevilles
    100mm
  • Epaisseur minimale du substrat hmin
    100mm
  • Type d’isolation thermique
    Polystyrène EPS
  • Substrat
    Béton (cat.A),
    Brique céramique pleine en silicate (cat.B),
    Brique alvéolaire (cat.C),
    Éléments sur agrégat léger (LAC) (cat.D),
    Béton cellulaire (AAC) (cat.E)
  • Diamètre de la plaque (Dk)
    60mm

Connecteur à frapper avec clou en plastique, avec plaque de fixation coulissante (FIXPLUG-8)

Ce connecteur télescopique en plastique novateur garantit un montage sans erreur lors de la fixation du polystyrène dans différents matériaux de la tête, conformément à la norme ETAG 014 pour les systèmes ETICS.

Propriétés

  • Grâce à sa conception télescopique, le connecteur FIXPLUG offre un montage facile, rapide et fiable. Il garantit une fixation solide dans le substrat et assure un alignement précis de la collerette d’appui avec le matériau isolant utilisé.
  • Les clous sont conçus pour résister sans se casser lors d’un montage, même en cas de frappes puissantes. Leur embout plus large facilite grandement leur installation.
  • L’adhérence du mortier adhésif est améliorée grâce à la présence de multiples "poches et saillies" de colle sur la collerette d’appui.
  • La structure spéciale de la zone d’expansion à quatre directions assure une fixation sécurisée dans les matériaux de catégorie ABCDE, en résolvant le problème de nettoyage insuffisant du trou, conformément à la norme ETAG014.
  • La zone de contrôle de rupture de la rosace facilite l’installation de la trame de renforcement en évitant les erreurs de montage et l’immersion de la plaque dans le matériau isolant.

Substrat adapté

Béton
Béton
Brique céramique pleine en silicate
Brique céramique pleine en silicate
Brique alvéolaire
Brique alvéolaire
Éléments sur agrégat léger (LAC)
Éléments sur agrégat léger (LAC)
Béton cellulaire (AAC)
Béton cellulaire (AAC)

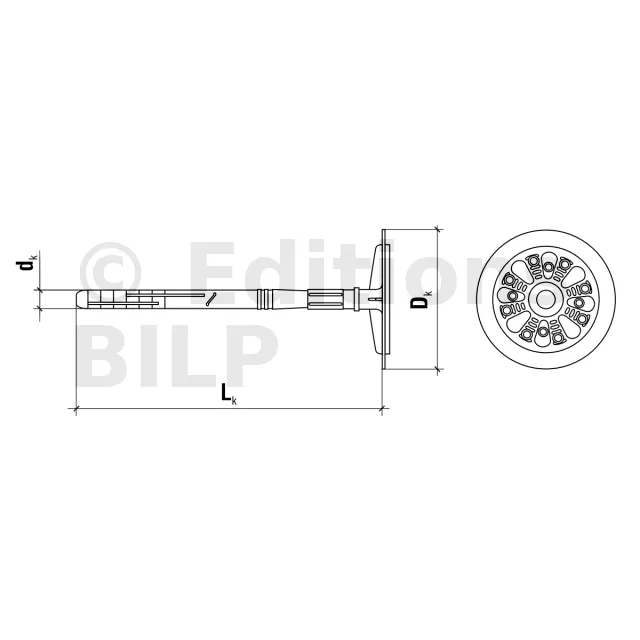

Dimensions
RéférencesDimensionsÉpaisseur de l’isolation tfix [mm]
dk x Lk [mm Bâtiments neufs Rénovation
ttol 10 mm de colle pris en compte ttol 10 mm de colle pris en compte + 20 mm ancien enduit
FIXPLUG08110(200) 8x110 60 40
FIXPLUG08130(200) 8x130 80 60
FIXPLUG08150(200) 8x150 100 80
FIXPLUG08170(200) 8x170 120 100
FIXPLUG08190(200) 8x190 140 120
FIXPLUG08210(100) 8x210 160 140

Résistance à la traction

ETAG 014 catégorie du substratType de substratDensité [kg/dm3]Résistance caractéristique [kN]
A Béton C12/15 ≥ 2,25 0,60
A Béton C16/20-C50/60 ≥ 2,30 0,90
B Brique céramique pleine ≥ 2,00 0,90
B Brique de silice pleine ≥ 2,00 0,90
C Brique de silice creuse ≥ 1,60 0,60
C Brique céramique creuse ≥ 1,20 0,40
C Brique céramique creuse HBL ≥ 0,80 0,75
D Beton cellulaire leger LAC ≥ 1,05 0,60
E Beton cellulaire autoclave AAC 2 ≥ 0,35 0,50
E Beton cellulaire autoclave AAC 7 ≥ 0,65 0,75

Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)
